Hoy vamos a integrar la M5Stack TAB5 en HA, un dispositivo muy interesante para tener un dashboard de control portátil.

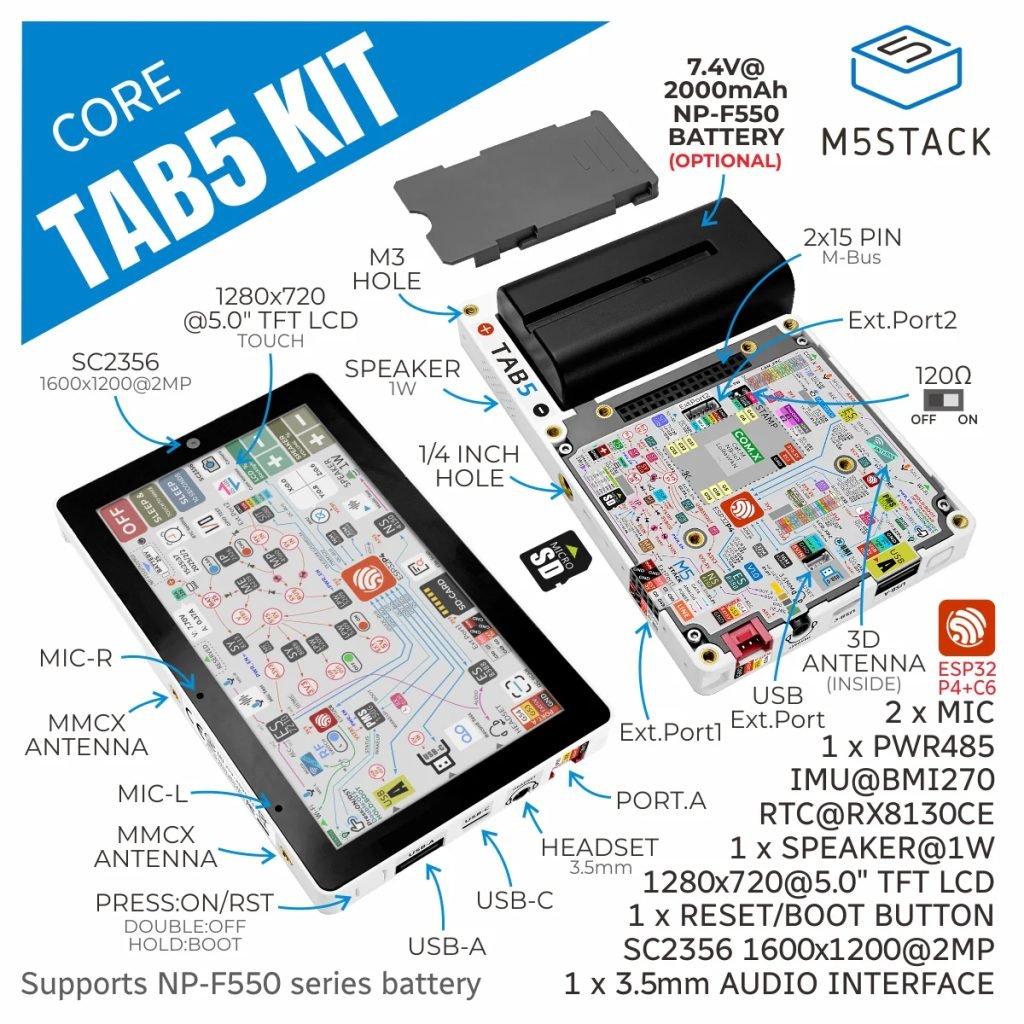

M5Stack TAB5
M5Stack es una marca muy conocida por nuestra comunidad, ya que hemos realizado múltiples proyectos con sus productos. En esta ocasión vamos a integrar la M5Stack TAB5 en HA, un dispositivo con las siguientes características:
- Funciona sobre una placa ESP32-P4 SoC, con 16MB de memoria flash y 32 MB PSRAM. Esto la convierte en el dispositivo con más memoria que hemos integrado hasta ahora en Home Assistant.
- Tiene una generosa pantalla TFT táctil de 5″ (1280×720), compatible con LVGL.
- Incorpora una cámara SC2356 de 2 MP (1600×1200) en la parte delantera, para capturar imagen y video.
- Tiene un puerto USB-A, un puerto USB-C y una ranura para tarjetas Micro SD (no incluida).
- Cuenta con dos puertos de expansión para sensores externos (GROVE y M5BUS) y conector para una antena LoRa.
- Incorpora dos micrófonos, altavoz y un puerto jack 3.5mm, por lo que también vas a poder utilizarlo para controlar Assist.
- Si has elegido el «TAB5 Kit», viene con una batería de Li-ion que puedes reemplazar fácilmente (y tener otra cargada de repuesto).
En definitiva, sus características la convierten en el candidato perfecto para tener un dispositivo de control portátil, autónomo, con una gran respuesta táctil. Además, como está basado en un ESP32-P4 vamos a poder integrar la M5Stack TAB5 en HA utilizando ESPHome.
Requisitos previos
Para poder integrar la M5Stack TAB5 en HA previamente necesitas:
- Tu M5Stack TAB5 (con o sin batería).
- Haber instalado ESPHome en Home Assistant.
- Un cable USB-C para alimentar la placa de DATOS (con un cable de carga no vas a poder instalar el software).
Configuración en ESPHome
Sigue estos pasos para integrar la M5Stack TAB5 en HA:
- En Home Assistant, ve a tu complemento de ESPHome, pulsa en New device > Continue > New Device Setup.
- Dale un nombre a tu dispositivo (por ejemplo, “M5stack Tab5”) y pulsa en “Next”.
- Como tipo de dispositivo selecciona “ESP32-C6”. Observarás de fondo que se ha creado un nuevo bloque para tu dispositivo.
- Pulsa en “Skip” y haz clic en “Edit”, sobre el bloque de tu dispositivo. Copia el código que aparece y consérvalo, ya que vas a necesitar alguna parte del mismo.
- Copia el siguiente código y úsalo para reemplazar el código anterior en ESPHome.
substitutions:
# Device customization
# Personalización del dispositivo
name: m5stack-tab5
friendly_name: M5stack Tab5
####################################
esphome:
name: ${name}
friendly_name: ${friendly_name}
esp32:
board: esp32-p4-evboard
flash_size: 16MB
framework:
type: esp-idf
advanced:
enable_idf_experimental_features: true
esp32_hosted:
variant: esp32c6
active_high: true
clk_pin: GPIO12
cmd_pin: GPIO13
d0_pin: GPIO11
d1_pin: GPIO10
d2_pin: GPIO9
d3_pin: GPIO8
reset_pin: GPIO15
slot: 1
logger:
hardware_uart: USB_SERIAL_JTAG
psram:
mode: hex
speed: 200MHz
api:
encryption:
key: "F8WsdfddfKt1XvQV9pU32443dsfdsf"
ota:
- platform: esphome
password: "sdffds23b12747edfq43543"
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
ap:
ssid: "M5Stack-Tab5 Fallback Hotspot"
password: "sdfdMtQR34rfww"
# Sensors configuration
# Configuración de sensores
binary_sensor:
- platform: gpio
id: charging
name: "Charging Status"
pin:
pi4ioe5v6408: pi4ioe2
number: 6
mode: INPUT_PULLDOWN
- platform: gpio
id: headphone_detect
name: "Headphone Detect"
pin:
pi4ioe5v6408: pi4ioe1
number: 7
i2c:
- id: bsp_bus
sda: GPIO31
scl: GPIO32
frequency: 400kHz
pi4ioe5v6408:
- id: pi4ioe1
address: 0x43
# 0: O - wifi_antenna_int_ext
# 1: O - speaker_enable
# 2: O - external_5v_power
# 3: NC
# 4: O - lcd reset
# 5: O - touch panel reset
# 6: O - camera reset
# 7: I - headphone detect
- id: pi4ioe2
address: 0x44
# 0: O - wifi_power
# 1: NC
# 2: NC
# 3: O - usb_5v_power
# 4: O - poweroff pulse
# 5: O - quick charge enable (inverted)
# 6: I - charging status
# 7: O - charge enable
select:
- platform: template
id: wifi_antenna_select
name: "WiFi Antenna"
options:
- "Internal"
- "External"
optimistic: true
on_value:
- if:
condition:
lambda: return i == 0;
then:
- switch.turn_off: wifi_antenna_int_ext
else:
- switch.turn_on: wifi_antenna_int_ext
# The DAC Output select needs to be manually (or with an automation) changed to `LINE1` for the onboard speaker
- platform: es8388
dac_output:
name: DAC Output
adc_input_mic:
name: ADC Input Mic
sensor:
- platform: ina226
address: 0x41
adc_averaging: 16
max_current: 8.192A
shunt_resistance: 0.005ohm
bus_voltage:
name: Battery Voltage
current:
name: Battery Current
# Positive means discharging
# Negative means charging
switch:
- platform: gpio
id: wifi_power
name: "WiFi Power"
pin:
pi4ioe5v6408: pi4ioe2
number: 0
restore_mode: ALWAYS_ON
- platform: gpio
id: usb_5v_power
name: "USB Power"
pin:
pi4ioe5v6408: pi4ioe2
number: 3
- platform: gpio
id: quick_charge
name: "Quick Charge"
pin:
pi4ioe5v6408: pi4ioe2
number: 5
inverted: true
- platform: gpio
id: charge_enable
name: "Charge Enable"
pin:
pi4ioe5v6408: pi4ioe2
number: 7
- platform: gpio
id: wifi_antenna_int_ext
pin:
pi4ioe5v6408: pi4ioe1
number: 0
- platform: gpio
id: speaker_enable
name: "Speaker Enable"
pin:
pi4ioe5v6408: pi4ioe1
number: 1
restore_mode: ALWAYS_ON
- platform: gpio
id: external_5v_power
name: "External 5V Power"
pin:
pi4ioe5v6408: pi4ioe1
number: 2
# Display configuration
# Configuración de la pantalla
esp_ldo:
- voltage: 2.5V
channel: 3
font:
- file: "gfonts://Kanit"
id: font_title
size: 100
light:
- platform: monochromatic
output: backlight_pwm
name: "Display Backlight"
id: backlight
restore_mode: RESTORE_DEFAULT_ON
default_transition_length: 250ms
output:
- platform: ledc
pin: GPIO22
id: backlight_pwm
frequency: 1000Hz
touchscreen:
- platform: gt911
interrupt_pin: GPIO23
update_interval: never
reset_pin:
pi4ioe5v6408: pi4ioe1
number: 5
calibration:
x_min: 0
x_max: 720
y_min: 0
y_max: 1280
id: touch
display:
- platform: mipi_dsi
dimensions:
height: 1280
width: 720
model: M5Stack-Tab5
reset_pin:
pi4ioe5v6408: pi4ioe1
number: 4
show_test_card: true
rotation: 90
lvgl:
touchscreens: touch
buffer_size: 100%
style_definitions:
- id: style_title
align: CENTER
text_font: font_title
widgets:
- label:
styles: style_title
text: 'Hola Aguacater@s!!'
# Media configuration and voice assistant
# Configuración multimedia y asistente de voz
audio_dac:
- platform: es8388
id: es8388_dac
audio_adc:
- platform: es7210
id: es7210_adc
bits_per_sample: 16bit
sample_rate: 16000
i2s_audio:
- id: mic_bus
i2s_lrclk_pin: GPIO29
i2s_bclk_pin: GPIO27
i2s_mclk_pin: GPIO30
media_player:
- platform: speaker
name: None
id: speaker_player
announcement_pipeline:
speaker: tab5_speaker
format: FLAC
sample_rate: 48000
num_channels: 1
on_announcement:
# Stop the wake word (mWW or VA) if the mic is capturing
- if:
condition:
- microphone.is_capturing:
then:
- micro_wake_word.stop:
on_idle:
# Since VA isn't running, this is the end of user-intiated media playback. Restart the wake word.
- if:
condition:
not:
voice_assistant.is_running:
then:
- micro_wake_word.start:
micro_wake_word:
id: mww
models:
- okay_nabu
- hey_mycroft
- hey_jarvis
on_wake_word_detected:
- voice_assistant.start:
wake_word: !lambda return wake_word;
microphone:
- platform: i2s_audio
id: tab5_microphone
i2s_din_pin: GPIO28
sample_rate: 16000
bits_per_sample: 16bit
adc_type: external
# Commented out to avoid duplicates (see above)
# Comentado para evitar duplicidades (ver arriba)
#select:
# The DAC Output select needs to be manually (or with an automation) changed to `LINE1` for the onboard speaker
# - platform: es8388
# dac_output:
# name: DAC Output
# adc_input_mic:
# name: ADC Input Mic
speaker:
- platform: i2s_audio
id: tab5_speaker
i2s_dout_pin: GPIO26
audio_dac: es8388_dac
dac_type: external
channel: mono
buffer_duration: 100ms
bits_per_sample: 16bit
sample_rate: 48000
voice_assistant:
id: va
microphone: tab5_microphone
media_player: speaker_player
micro_wake_word: mww
on_end:
# Wait a short amount of time to see if an announcement starts
- wait_until:
condition:
- media_player.is_announcing:
timeout: 0.5s
# Announcement is finished and the I2S bus is free
- wait_until:
- and:
- not:
media_player.is_announcing:
- not:
speaker.is_playing:
- micro_wake_word.start:
on_client_connected:
- micro_wake_word.start:
on_client_disconnected:
- micro_wake_word.stop:
- Parte importante. En este código no se han incluido las credenciales para que el dispositivo se conecte a tu WiFi y tu instancia de Home Assistant y tienes que incluirlas manualmente. En concreto me refiero a las siguientes líneas del código que has copiado en el paso 4.
# Enable Home Assistant API
api:
encryption:
key: "bg6hash6sjdjsdjk02hh0qnQeYVwm123vdfKE8BP5"
ota:
- platform: esphome
password: "asddasda27aab65a48484502b332f"
wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "Assist Fallback Hotspot"
password: "ZsasdasdHGP2234"
- Lo que tienes que hacer es, encontrar las líneas correspondientes en el código (está al principio) y añadir la información correspondiente.
- Ahora sí, pulsa en “Save” e “Install”. Selecciona “Manual download” y espera a que se compile el código.
- Cuando termine, selecciona la opción “Modern format” para descargar el fichero ‘.bin’ correspondiente.
- Conecta la M5Stack TAB5 con el cable USB-C de datos por el puerto que trae en un lateral a tu ordenador.
- Ahora ve a la página de ESPHome y pulsa en “Connect”. En la ventana emergente selecciona tu placa y pulsa en “Conectar”.
- Ahora pulsa en “Install” y selecciona el fichero ‘.bin’ obtenido en el paso 9. De nuevo, pulsa en “Install”.
- Vuelve a Home Assistant y ve a Configuración > Dispositivos y servicios. Lo normal es que tu dispositivo haya sido descubierto y aparezca en la parte superior, esperando únicamente a que pulses el botón de “Configurar”. De lo contrario pulsa en el botón de “Añadir integración”, busca “ESPHome” e introduce la IP de tu placa en el campo ‘Host’. Como siempre, te recomiendo que asignes una IP fija en tu router para evitar fallos en el futuro si esta cambia.
- Para terminar ve a Configuración > Dispositivos y servicios > ESPHome. Pulsa sobre el enlace «Configurar» correspondiente tu dispositivo. En la ventana emergente marca la casilla «Permitir que el dispositivo realice acciones de Home Assistant» y pulsa en «Enviar». Esto va a permitir que podamos controlar nuestros dispositivos desde la pantalla.

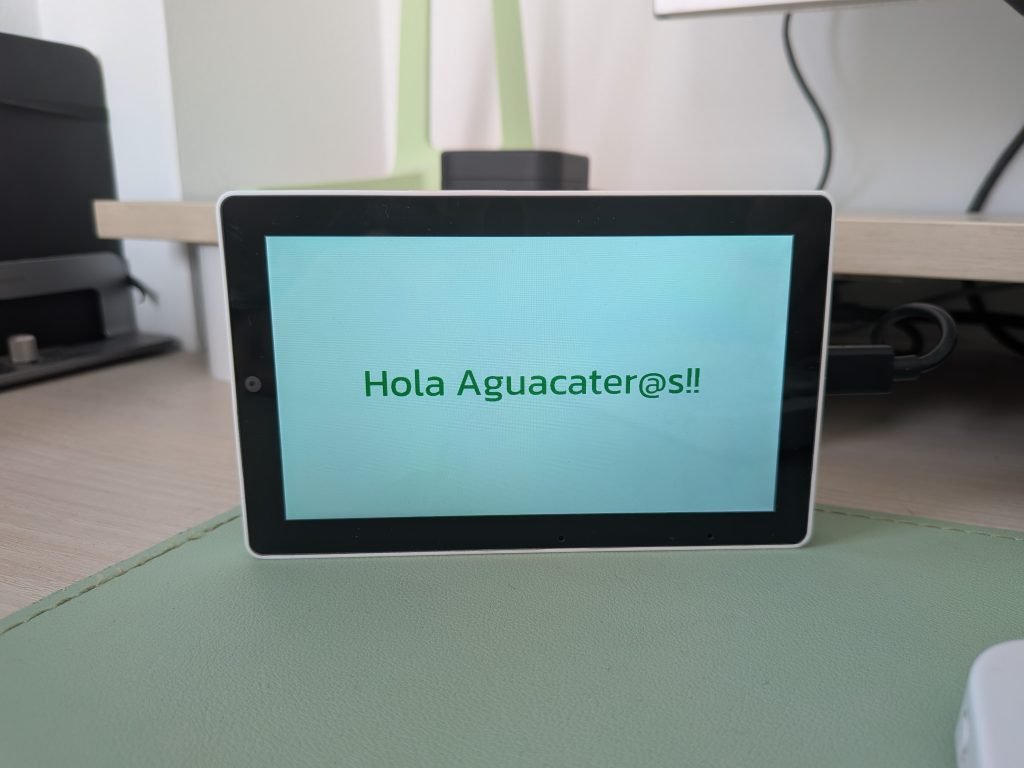

Si todo ha ido bien estarás viendo lo siguiente en pantalla:
Además, con este código habrás conseguido:
- Controlar y monitorizar los sensores del dispositivo en Home Assistant (como el porcentaje de batería, activar el altavoz, encender la pantalla…).
- Utilizar la pantalla para crear tu panel de control y manejar tus dispositivos.
- Exponer tu M5Stack Tab5 como una entidad multimedia, pudiendo utilizarlo para reproducir notificaciones de audio o la radio.
- Utilizarlo como asistente de voz, si ya has configurado Assist.
A partir de aquí, depende de tu imaginación el uso que le des al panel!
