Ya no hay duda sobre que opción es la más completa, prepárate para conocer los relés multiprotocolo y aprender a usarlos!
Relés multiprotocolo de Shelly
Cuando alguien te pregunta por qué relé elegir para su instalación es imposible que no salga el nombre de Shelly. Hemos hablado muchas veces de ellos, y sin duda son la referencia en este sentido.
Siempre me gusta destacar que son un fabricante europeo y, por tanto, está sujeto a nuestra misma legislación. Esto es algo que personalmente me da mucha tranquilidad cuando se trata de incorporar dispositivos en mi instalación eléctrica. También destaca por ser una marca abierta al enfoque ‘open source’, que siempre nos lo pone fácil para que integremos sus dispositivos en Home Assistant (lo cuál es de agradecer).
En cuanto a relés, creo que su única debilidad era no soportar Zigbee. Hasta ahora. Su nuevo lanzamiento a sorprendido a todo el mundo, porque se trata de unos relés multiprotocolo que soportan WiFi, Bluetooth, Zigbee y Matter. Esto es posible gracias al SoC ESP-Shelly-C68F, basado en la arquitectura RISC-V ESP32-C6.
¿Por qué utilizar relés multiprotocolo?
Creo que el mejor argumento para explicarte por qué es buena idea instalar relés multiprotocolo es decirte cuáles son las ventajas de cada protocolo, ya que vas a poder disfrutar de todas ellas.
- Protocolo WiFi. Probablemente es el protocolo que más se usa a día de hoy y ofrece una mayor compatibilidad. Esto significa que tiene conexión directa con un montón de dispositivios, sin necesidad de puentes o ‘hubs’ adicionales. Por lo tanto, vas a poder controlar el relé directamente desde cualquier smartphone, tablet, asistente de voz…
- Protocolo Zigbee. En este caso, si ya tienes una red zigbee montada, vas a poder utilizar tu relé como ‘router’ y por lo tanto ampliar la cobertura y mejorar la conectividad.
- Protocolo Bluetooth. Si eres de los que les gusta exprimir al máximo sus dispositivos, activando el «Bluetooth Proxy» del relé vas a poder darle usos tan interesantes como montar un sistema de presencia por habitaciones con Bermuda.
- Procolot Matter. Honestamente, aun no lo utilizo. No obstante, llevamos tiempo escuchando que es el protocolo «del futuro» y que será el que permita interconectar todos los fabricantes de forma nativa.
Además de obtener lo mejor de cada protocolo, garantizas que no te vas a arrepentir si haces cambios en tu instalación o en algún momento buscas otras funciones.
¿Cómo usar cada protocolo?
La novedad de estos relés multiprotocolo no es cómo se realiza la instalación eléctrica, que no ha cambiado, sino cómo podemos utilizar su distintas funciones. Vamos a verlo con un caso práctico.
Instalación del relé

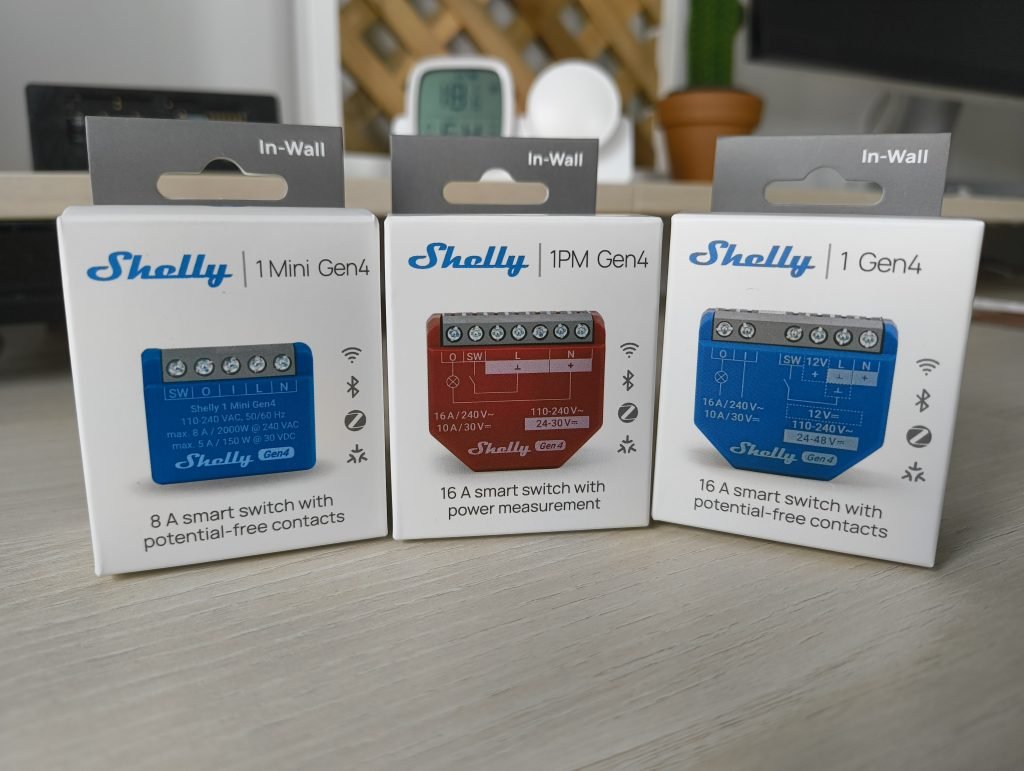

Como siempre, empecemos por instalar uno de estos relés multiprotocolo (en concreto, un Shelly 1 Gen 4):
- Antes de nada, descarga e instala la aplicación de Shelly porque luego la vas a necesitar. Crea una cuenta si aun no la tienes para tener todo listo más adelante.
- Voy a instalarlo en una conmutada (es decir, el típico punto de luz que puedes controlar desde varios interruptores). Esta vez voy a colocar el relé en la caja de registro, para simplificar la instalación. A priori observo un circuito en el que 3 cables van a la bombilla (neutro, fase y tierra) y dos cables que bajan hacia los interruptores (una fase y el que viene de la bombilla).

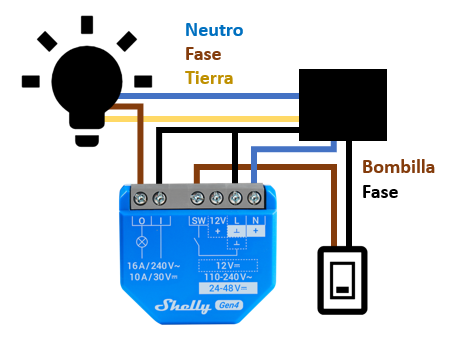

- Partiendo de esta base, para interponer el relé en el circuito seguiremos este esquema de conexiones:
- Conecta el cable de fase que va a la bombilla a la conexión ‘O’ del relé.
- Conecta el cable que viene de los interruptores y va hacia la bombilla a la conexión ‘SW’ del relé (si este y el anterior es el mismo cable, tendrás que cortarlo para conectar cada extremo según lo indicado).
- Alimenta el relé con un cable de fase de tu instalación en las conexiones ‘I’ y ‘L’.
- Conecta también cable neutro de tu instalación en la conexión ‘N’.
- Para facilitarte el trabajo y evitar confusiones, antes de ponerte manos a la obra te recomiendo que prepares en el relé el cable neutro y los cables de fase que tienes que añadir para hacer las conexiones.
- Ha llegado el momento de hacer la prueba. Devuelve la corriente a tu instalación y abre la aplicación de Shelly. Si todo ha ido bien, debería detectar automáticamente el relé mediante Bluetooth. Si no es así, corta la corriente de nuevo y revisa el cableado.
- Pulsa en «Añadir dispositivo», conéctalo a tu red WiFi, dale un nombre y asócialo a una habitación. Como siempre, te recomiendo que asignes una IP fija en tu router para evitar fallos en el futuro si esta cambia.
- Una vez vinculado el dispositivo, prueba a encender y apagar la luz (también desde los interruptores).
- En todo caso, no cierres todavía la caja de registro y sigue leyendo!
Vinculación con el protocolo WiFi
En realidad esto ya lo acabas de hacer con su aplicación, pero para vincularlo con Home Assistant ve a Configuración > Dispositivos y servicios. Encontrarás una notificación indicando que el dispositivo ha sido descubierto. Añádelo y observa como se ha creado un nuevo dispositivo dentro del bloque de integraciones «Shelly».
Si accedes al detalle, comprobarás que se ha creado una entidad de tipo ‘switch’ que te permite controlar el punto de luz.
Cambiar de modo Matter a modo Zigbee
Es posible que hayas notado que por defecto el dispositivo viene con el protocolo Matter activado (seguramente te ha aparecido una notificación en tu smartphone, o has visto la notificación entre los dispositivos descubiertos de Home Assistant).
Personalmente a día de hoy me interesa más tenerlo en modo «Zigbee», para que haga de router en mi red. Para hacer el cambio te recomiendo que sigas estos pasos:
- En HA, ve a Configuración > Dispositivos y servicios y fíjate en la notificación que te pide agregarlo como dispositivo Matter. No le hagas caso y ve a tu relé. En la parte posterior tiene un pequeño botón que tendrás que pulsar 5 veces de forma rápida. Al hacerlo el relé se reiniciará y cambiará al modo Zigbee. Sabrás que lo has hecho correctamente porque ya no aparece la notificación Matter en Home Assistant.
- Ahora ve a Zigbee2MQTT y pulsa en «Permitir unirse todos» para habilitar el modo vinculación.
- En tu relé, pulsa el mismo botón 3 veces de forma rápida. Cuando entre en modo vinculación Z2M lo reconocerá automáticamente.
- Comprueba que puedes activarlo desde este complemento y, tras verificar el funcionamiento, ya puedes cerrar tu caja de registro.
Activar el Bluetooth Proxy
Para mi esto es la guinda del pastel, y una buena razón para llenar tu casa de relés de Shelly 😅. Vamos a activar el Bluetooth Proxy de los relés para que funcionen con Bermuda, y así poder usar la detección de presencia por habitaciones.
Ve a Home Assistant > Confiuración > Dispositivos y Servicios > Integraciones > Shelly y pulsa sobre el enlace de «Configurar» a la derecha de tu dispositivo. Bajo «Modo de escáner Bluetooth» selecciona la opción «Activo» y pulsa en «Enviar».
