Si buscas una solución elegante para tu cuadro eléctrico, en esta entrada te enseño a integrar relés DIN en Home Assistant.
¿Para qué sirven y en qué se diferencian?
Creo que a estas alturas a nadie se le escapa que un relé es un dispositivo que sirve para controlar un circuito eléctrico, permitiendo encenderlo o apagarlo a distancia. Opcionalmente, también puede exponer el consumo eléctrico de dicho circuito.

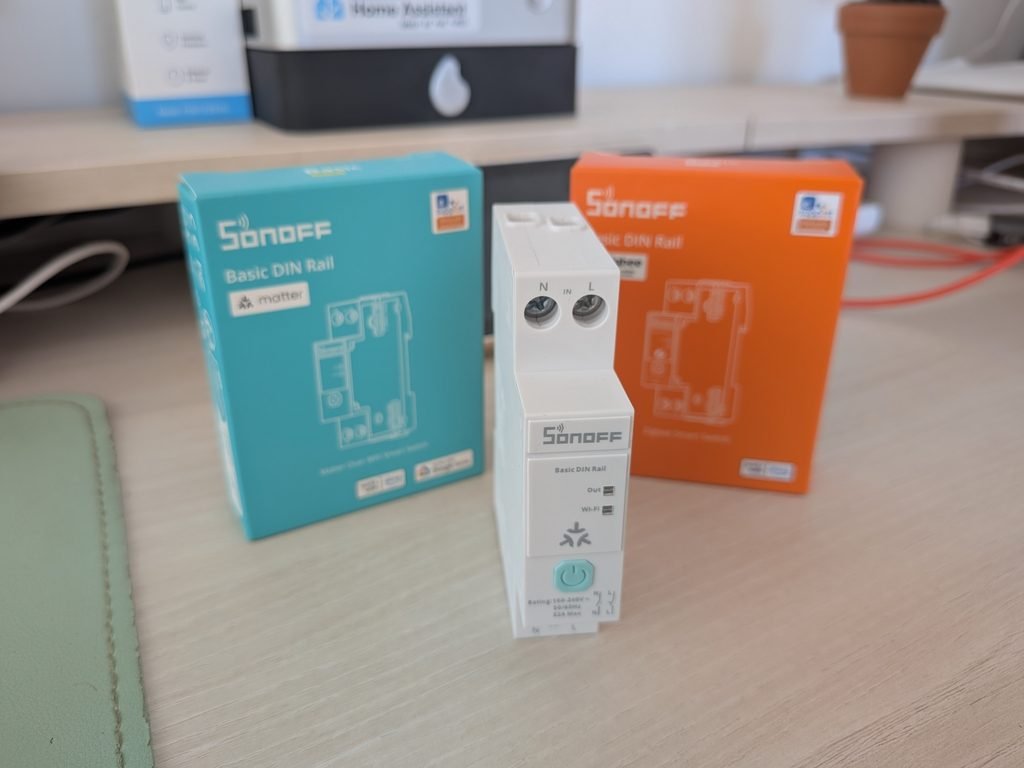

Los hay de muchos tipos, los hemos usado muchas veces y cada vez es más fácil encontrar justo lo que estás buscando. Por ejemplo, en este caso, los relés de la gama «Basic DIN Rail» de Sonoff tienen un objetivo claro:
- La diferencia más evidente respecto a otros relés es que están diseñados para encajar directamente en el riel DIN de 35 mm de un cuadro eléctrico, junto a los magnetotérmicos y diferenciales. Sin adaptadores caseros, ni soportes impresos en 3D, dejando una instalación profesional.
- Como cualquier relé, puede controlar un circuito eléctrico. Esto tiene todo el sentido por seguridad o para reducir el consumo, por ejemplo, para quitar la corriente a un circuito cuando estás trabajando, o cuando abandonas tu segunda residencia.
- Permiten monitorizar el voltaje, corriente, potencia y consumo de energía del circuito en tiempo real. Esto significa que, además, también puede hacer la función de una pinza amperimétrica, y utilizarlo para calcular el importe de la factura de la luz o desactivar un circuito cuando la demanda de energía es excesiva.
- Soportan circuitos de hasta 32 A, mientras que en los relés tradicionales este umbral suele ser menor al estar pensados para dispositivos únicos.
- Están disponibles en su versión Matter over WiFi y Zigbee (soportado por Zigbee2MQTT), por lo que vas a poder integrarlo en cualquier instalación (incluyendo Home Assistant, Alexa, Google Home o Apple Home).
- Son bastante económicos, rondando los 20€.
Instalación del relé DIN
Para integrar relés DIN en Home Assistant de la marca Sonoff sigue estos pasos:
- Coloca el relé en el carril DIN de tu cuadro eléctrico, desde la parte superior del mismo y apretando en la parte inferior hasta oír un «clic».

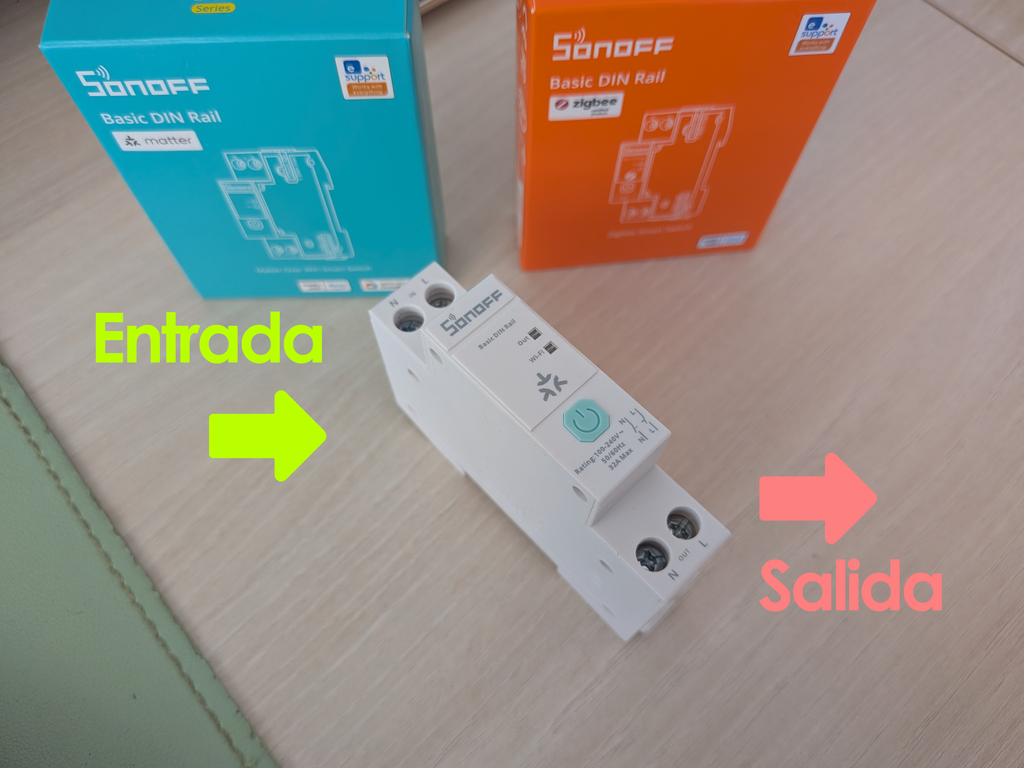

- Antes de modificar el cableado, identifica en el relé el sentido de la corriente. En la parte superior tienes la entrada (‘IN’) y en la parte inferior la salida (‘OUT’).

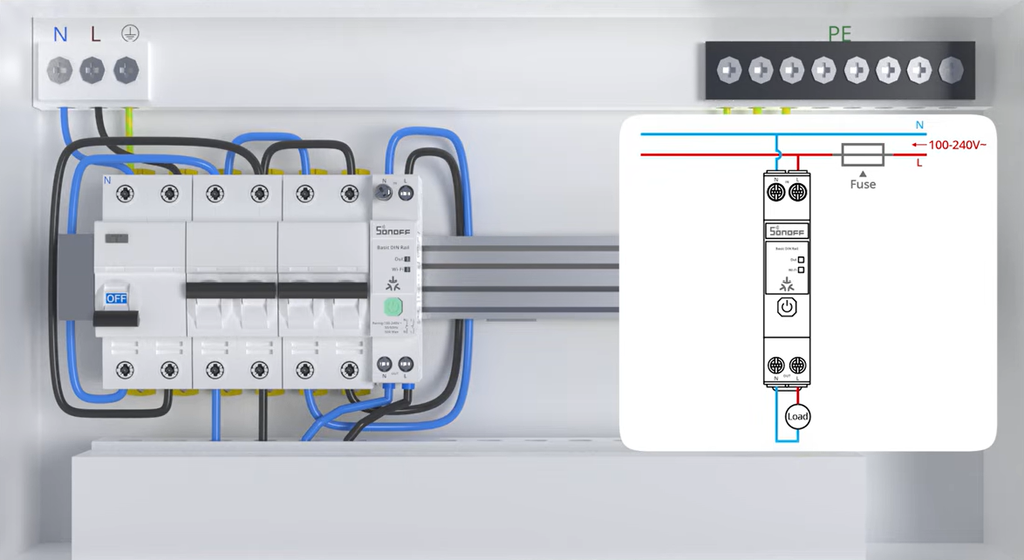

- Con esto claro, básicamente lo único que tenemos que hacer es interponer el relé en el circuito correspondiente, a la salida del magnetotérmico. Para ello, lo que tienes que hacer es (i) aflojar los tornillos de la parte inferior del magnetotérmico para sacar la fase y neutro del circuito, (ii) conectar dichos cables en los puertos correspondientes de la salida del relé y (iii) utilizar dos tramos pequeños de cable para unir la salida del magnetotérmico con la entrada del relé, cerrando el circuito.
- Hecho esto, ya solo queda integrar relés DIN en Home Assistant.
- Si has elegido el modelo Matter over WiFi, abre la aplicación de HA en tu dispositivo móvil, ve a Configuración > Dispositivos y servicios > Añadir integración > Añadir dispositivo Matter, indica que es nuevo y escanea el código QR que encontrarás en un lateral del dispositivo o en el manual de instrucciones.
- Si has elegido el modelo Zigbee, accede al complemento de Zigbee2MQTT, pulsa el botón «Permitir unión» y espera a que se vincule.

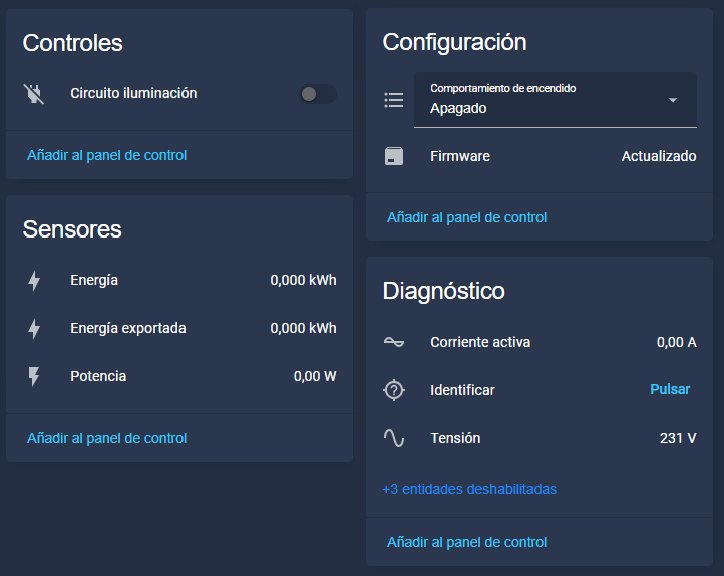

- Una vez integrado, ya podrás acceder al dispositivo correspondiente para revisar las entidades que expone.
